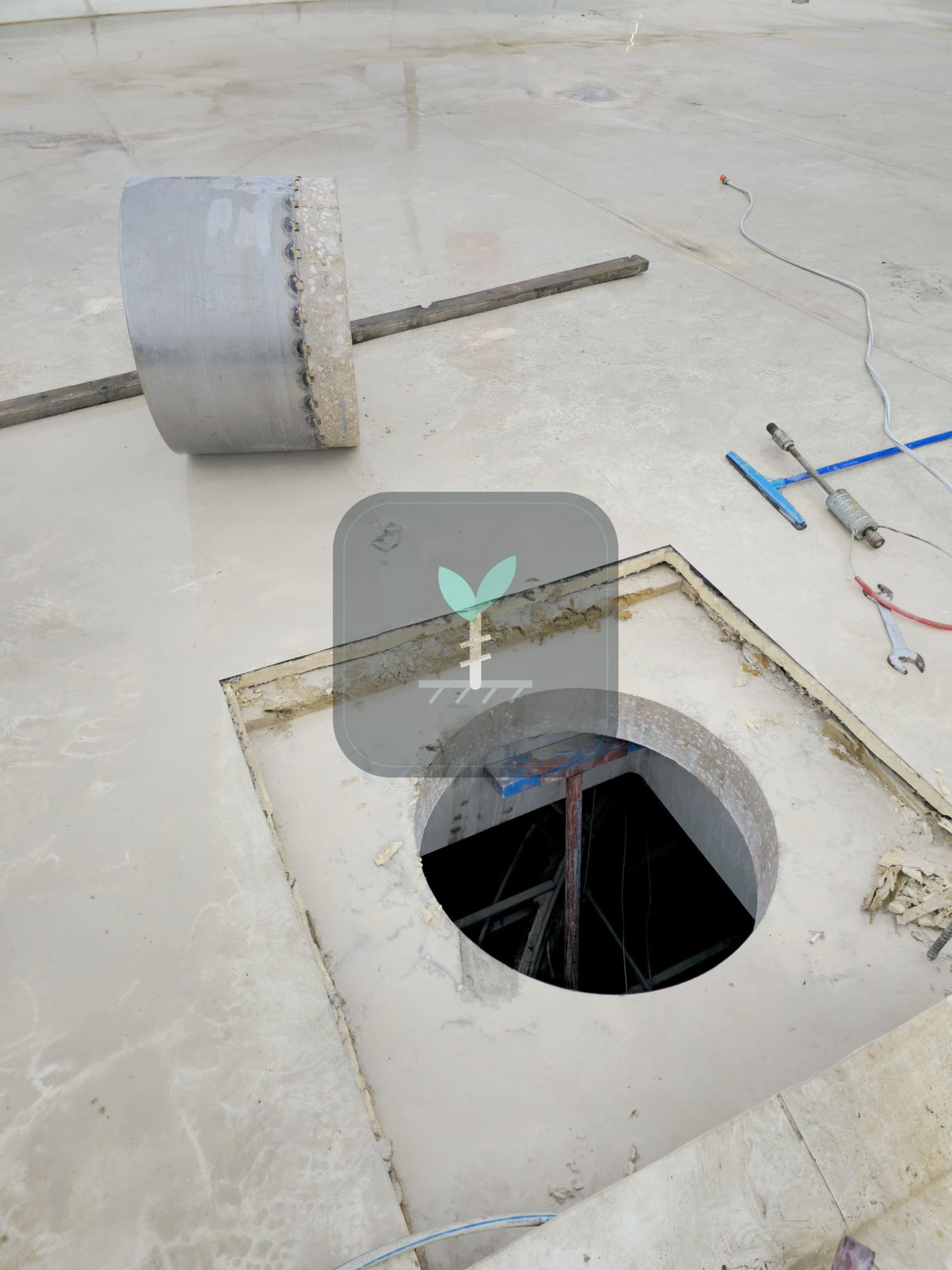

Eskişehir Organize Sanayi Bölgesi'nde bir tezgâhın yerine oturması, vinç makineyi kaidesine indirdiğinde bitmez. İşin kalıcı kısmı, makine kaidesinin fabrika zeminine hangi bağlantı elemanıyla, hangi derinlikte ve hangi taşıma kapasitesiyle bağlandığıdır. Eskişehir OSB makine montajı ankraj uygulaması bu nedenle bir montaj ayrıntısı değil, taşıyıcı bir karardır: yanlış seçilmiş bir dübel altı ay sonra gevşeyen cıvata, kaçan eksen ve duran hat olarak geri döner.
15 yıldır Odunpazarı ve Tepebaşı'ndaki üretim tesislerinden Sivrihisar, Alpu ve Çifteler'deki tarım-gıda işletmelerine kadar sahadayız. TÜLOMSAŞ ve çevresindeki raylı sistem yan sanayisinde ağır tezgâh, seramik ve beyaz eşya hatlarında konveyör ayağı, makine imalatçılarında ise çelik konstrüksiyon taban plakası ankrajı en sık karşılaştığımız işler. Bu yazıda fabrika zemininde makine ankrajının teknik çerçevesini anlatıyoruz: zemin plağı kalınlığı, titreşimli makinelerde ankraj seçimi, epoksi kürlenme süresi ile üretim durdurma penceresi, kimyasal ve mekanik dübel karşılaştırması ve çekme testiyle teslim.
Her şey zemin plağının kalınlığı ve beton sınıfıyla başlar
Fabrika zeminleri tek tip değildir. Eskişehir OSB'deki tesislerin çoğunda üretim holü zemini 15-20 cm kalınlığında, C25/30 sınıfında ve tek ya da çift kat hasır donatılı bir plaktır. Ağır tezgâhın, presin veya köprü vinç ayağının bulunduğu bölgelerde ise projede ayrı bir makine kaidesi ya da 25-40 cm kalınlığa çıkan lokal takviye görülür. Bu iki durum birbirinden tamamen farklı ankraj çözümü ister.
Sahaya çıktığımızda ilk iş kalınlığı ve donatı düzenini teyit etmektir. Mevcut projeyi ve varsa imalat rölevesini inceler, donatı tarama cihazıyla üst donatının derinliğini ve aralığını belirleriz. Ekim derinliği plak kalınlığının üzerine çıkamaz; 16 cm'lik bir plakta Ø20 çubuk için gereken 25-30 cm derinlik fiziksel olarak mümkün değildir. Böyle noktalarda ya ayrı bir kaide betonu dökülür ya da yükü yayan daha çok sayıda, daha küçük çaplı ankrajdan oluşan bir grup tasarlanır.
Delik derinliği kadar delik konumu da kritiktir. Mevcut donatıyı kesmek, plağın o hattaki taşıma kapasitesini doğrudan düşürür; zemin altında ısıtma borusu ya da kablo kanalı varsa hata geri dönülmezdir. Bu yüzden delik planı, makine imalatçısının kaide çizimiyle zemin taramasının üst üste konmasıyla çıkarılır.
- Plak kalınlığı, ekim derinliği artı 3-5 cm pay verecek şekilde kontrol edilir; delik hiçbir zaman plağı delip geçmez.
- Delik ekseni, taranan donatıdan en az 2-3 cm uzağa kaydırılır.
- Serbest kenara ve döşeme derzine olan mesafe, ürün onayındaki minimum kenar mesafesinin altına indirilmez.
- Zeminde ısıtma hattı, kablo kanalı veya basınçlı boru geçiyorsa delme öncesi tarama zorunludur.
Donatı çapı, delik çapı ve ekim derinliği: sayılarla
Makine ankrajında ister nervürlü donatı ister dişli çubuk kullanılsın geometri disiplini aynıdır. Uygulamada esas aldığımız aralıklar şöyledir:
- Ø12 — delik çapı 16-18 mm, ekim derinliği 12-18 cm
- Ø14 — delik çapı 18-20 mm, ekim derinliği 14-21 cm
- Ø16 — delik çapı 20-22 mm, ekim derinliği 16-24 cm
- Ø20 — delik çapı 24-25 mm, ekim derinliği 20-30 cm
- Ø25 — delik çapı 30-32 mm, ekim derinliği 25-37 cm
Kural sadedir: delik çapı, çubuk çapı artı 4-6 mm; ekim derinliği ise çapın 10-15 katı. Alt sınır statik ağırlıklı bağlantılar, üst sınır dinamik ve deprem etkisi taşıyan bağlantılar içindir. Aynı prensip yapı elemanlarında filiz ekme uygulamasında da geçerlidir; makine kaidesinde fark, yükün tek yönlü değil, tekrarlı ve ters yönlü gelmesidir.
Deliğin temizliği, doğru çap ve derinlik kadar belirleyicidir. Beton tozu delik cidarında ince bir film bırakır ve kimyasalın aderansını keser; ölçülen kapasite kaybı bazı denemelerde yüzde 30-50 seviyesine kadar çıkar. Bu yüzden her delikte en az 6 bar basınçlı hava, çelik tel fırça ve tekrar hava sırası uygulanır; derin deliklerde bu döngü iki kez tekrarlanır. Sondaj tozunu sadece süpürmek ya da hava tutmadan kartuşu sıkmak, ankrajı kâğıt üstünde var, sahada yok hale getirir.
Titreşimli makinelerde ankraj seçimi
Pres, kırıcı, kompresör, jeneratör, santrifüj, elek ve şahmerdan gibi ekipmanlar zemine sabit bir ağırlık değil, saniyede onlarca kez yön değiştiren bir kuvvet aktarır. Statik yükte fazlasıyla yeterli görünen bir bağlantı, titreşim altında önce cıvata ön gerilmesini kaybeder, sonra deliğinde oynamaya başlar. Gevşeyen ankrajda oluşan boşluk her çevrimde darbeye dönüşür ve beton yüzeyi bozulur.
Dinamik yüklü ekipmanda üç başlığa bakarız: yorulma davranışı, gevşemeye karşı direnç ve çatlamış betonda onaylı olup olmadığı. Titreşimli makinelerde ekim derinliğini çapın üst sınırına, yani 12-15 katına çekeriz; ankraj sayısını artırıp her bir çubuğa düşen yükü düşürürüz. Cıvata bağlantılarında kilit somun, tırtıllı pul veya kimyasal kilitleme kullanılır; ilk 100 saatlik çalışma sonrasında tork kontrolü planlanır.
Yüksek raf sistemleri, köprü vinç kolonları, kazan ve tank ayakları gibi devrilme riski olan elemanlarda ise sismik ankraj sınıfında onaya sahip ürün şarttır; bu ürünler çatlamış betonda ve deprem etkisi altında test edilmiş kapasite değerleriyle gelir. Mevcut kolon veya perdeye yeni bir konsol taşıtılacaksa iş artık montajı aşar, yapısal güçlendirme kapsamında ele alınır.
Kimyasal ankraj mı, mekanik dübel mi?
İki yöntem de doğru yerde doğrudur; yanlış olan, birini alışkanlıktan her yere uygulamaktır. Kısa karşılaştırma:
- Mekanik dübel: montajdan hemen sonra yük alır, kür beklemez, tork anahtarıyla kontrol edilebilir ve gerektiğinde sökülür. Buna karşılık genişleme gerilmesi ürettiği için kenar mesafesi ve ankrajlar arası aralık ihtiyacı büyüktür; ince plakta, kenara yakın noktada ve yaşlı, mikro çatlaklı betonda elverişsizdir.
- Kimyasal ankraj: yükü delik boyunca yayarak aktarır, genişleme gerilmesi üretmez; kenar mesafesi ve aralık daha küçük tutulabilir, derin ekimle çok daha yüksek çekme kapasitesi verir, deliği tamamen doldurduğu için korozyona karşı da avantajlıdır. Bedeli kürlenme süresi beklemek ve delik temizliğine tavizsiz uymaktır.
Fabrika zeminlerinde tercihimiz çoğunlukla kimyasal ankraj yönündedir; çünkü makine kaideleri genellikle döşeme derzine, kanal kenarına veya birbirine yakın delik gruplarına denk gelir ve mekanik dübelin istediği kenar mesafesi sahada zaten yoktur. Ağır dinamik yükte ise vinilester yerine epoksi ankraj reçinesi kullanırız: aderans dayanımı ve yorulma davranışı daha iyidir, uzun süreli yük altında sünme daha azdır. Eskişehir genelinde yürüttüğümüz Eskişehir kimyasal ankraj işlerinde ürün seçimi her zaman yükün karakterine göre yapılır, stokta ne varsa ona göre değil.
Epoksi kürlenme süresi ve üretim durdurma penceresi
Fabrikada en pahalı kalem duran hattır. Bu yüzden ankraj planını takvimle birlikte kurarız. Tipik bir epoksi reçinede +20 °C'de işlenebilir süre 20-40 dakika, yük verilebilir tam kür 12-24 saattir. Sıcaklık arttıkça her ikisi de kısalır: +30-35 °C'de işlenebilir süre 10-15 dakikaya iner. Sıcaklık düştükçe uzar; +5 °C civarında tam kür 48-72 saate çıkabilir. Kartuşların çoğunun alt uygulama sınırı da +5 °C'dir.
Burada en sık yapılan hata hava sıcaklığına bakmaktır. Belirleyici olan beton yüzey sıcaklığıdır; kış aylarında ısıtmasız hol bölümlerinde zemin, hava sıcaklığının birkaç derece gerisinde kalır ve kür hesabı şaşar. Ölçümü yüzeyden yaparız, kartuşları ise 20-25 °C'de kondisyonlanmış halde sahaya getiririz. Soğuk kartuş hem zor sıkılır hem karışımı bozar.
Pratikte üretim durdurma penceresini şöyle kurgularız: delik açma ve temizlik vardiya içinde bitirilir, ekim vardiya sonunda yapılır, kür gece veya hafta sonu boyunca ilerler, makine yüklemesi ilk vardiyada gerçekleşir. Tam kür dolmadan somun sıkmak, ankrajı henüz taşımaya hazır olmayan reçinede zorlamak demektir; kazanılan iki saatin bedeli ilk aylarda gevşeyen bir bağlantıdır.
Çekme testi ile teslim: sayısı olmayan montaj teslim edilmiş sayılmaz
Bir ankrajın taşıdığını söylemek yetmez, ölçmek gerekir. Kür süresi dolduktan sonra hidrolik çekme kriko ve manometreli düzenekle, ankrajın etrafındaki betona yaslanan bir köprü üzerinden eksenel yük uygularız. Beklenen davranış, hedef yük değerine kadar sıyrılma ve gözle görülür deplasman olmamasıdır.
Test yükünü genellikle tasarım yükünün 1,25-1,5 katı olarak, çubuğun akma dayanımını aşmayacak şekilde belirleriz. Örnek vermek gerekirse B500C sınıfı bir Ø16 donatının kesit alanı yaklaşık 201 mm²'dir ve akma yükü 100 kN mertebesine denk gelir; test bu değerin altında, sözleşmede belirlenen kabul seviyesinde tutulur. Test adedi olarak her makine grubunda ve her farklı çap-derinlik kombinasyonunda en az 3 nokta ya da toplam ankraj sayısının yüzde 5-10'u uygulanır. Sonuçlar yük değeri, deplasman ve fotoğrafla birlikte raporlanır; çekme testi raporu işin teslim belgesidir ve tesisin kalite dosyasında kalır.
Bir nokta kabul değeri altında kalırsa neden aranır: delik temizliği, kür süresi, beton kalitesi veya derinlik. Aynı gruptaki komşu noktalarda test sayısı artırılır, gerekirse o bölge yeniden ekilir. Odunpazarı, Tepebaşı ve OSB çevresindeki tesislerde yürüttüğümüz Eskişehir filiz ekme ve ankraj işlerinin tamamı bu şekilde, ölçülmüş değerle kapatılır.
Sık Sorulan Sorular
Üretimi tamamen durdurmadan makine ankrajı yapılabilir mi?
Çoğu tesiste yapılabilir. Delik açma ve temizlik işlemleri kısa bölümler halinde vardiya arasına veya bakım penceresine sığdırılır; asıl beklenen süre kürdür. Ekimi vardiya sonuna alıp kürü gece ya da hafta sonuna yaydığımızda hattın durma süresi çoğunlukla birkaç saatle sınırlı kalır. Planı, keşifte makine yerleşimi ve vardiya düzenine göre birlikte kurarız.
Kimyasal ankraj mekanik dübelden her zaman daha mı güçlüdür?
Hayır, doğru soru "hangi koşulda" sorusudur. Kalın, sağlam ve kenardan uzak betonda mekanik dübel gayet yeterlidir ve kür beklemez. Ancak ince plakta, kenara yakın noktada, birbirine yakın delik gruplarında ve titreşimli yükte kimyasal ankraj belirgin şekilde üstündür; genişleme gerilmesi üretmediği için betonu çatlatma riski de yoktur.
Fabrika zemini beklenenden ince çıkarsa ne yapılır?
Ekim derinliğini zorla artırmak yerine çözüm değiştirilir. Ankraj sayısı artırılıp çap küçültülerek yük yayılır, makine altına yük dağıtıcı çelik plaka konur veya ayrı bir kaide betonu dökülüp mevcut plağa filizle bağlanır. Hangi seçeneğin uygun olduğu, ölçülen kalınlık ve makinenin devirme momentine göre belirlenir.
Kışın soğuk havada epoksi ankraj uygulanır mı?
Uygulanır, ancak takvim değişir. Beton yüzey sıcaklığı +5 °C'nin altındaysa uygulamayı ya erteleriz ya da bölgesel ısıtmayla yüzeyi şartlandırırız. Sıcaklık düştükçe kür süresi uzar; +5 °C civarında 48-72 saat beklemek gerekebilir. Bu süre kısaltılamaz, sadece planlanabilir.
Çekme testi her ankrajda uygulanır mı?
Genellikle hayır; testler örnekleme yöntemiyle yapılır. Her çap-derinlik kombinasyonunda en az 3 nokta veya toplam adedin yüzde 5-10'u seçilir. Kritik ekipmanlarda, köprü vinç ayaklarında ve devrilme riski olan elemanlarda oran işveren talebine göre yükseltilebilir.
