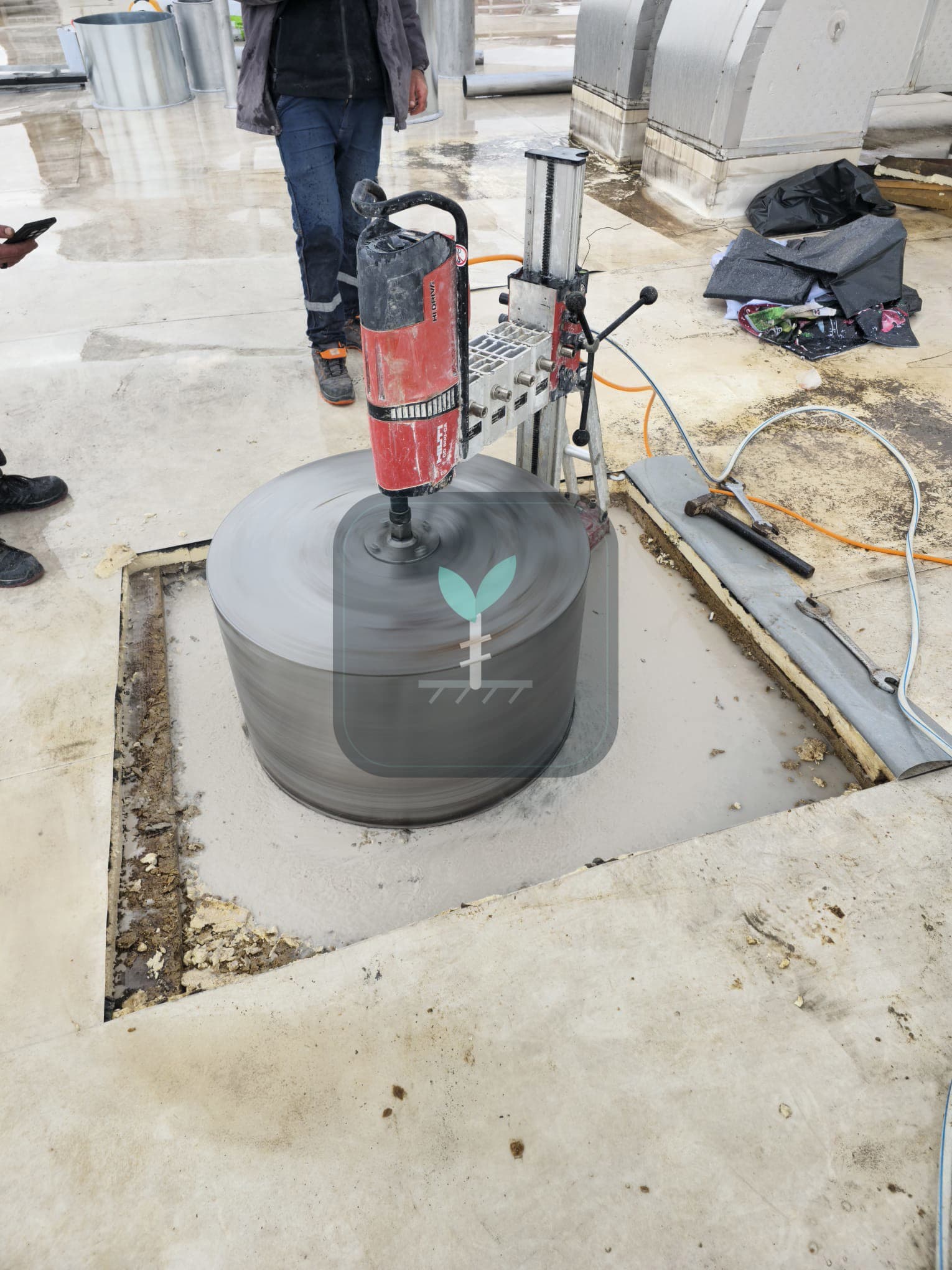

İnşaat pratiğinde "filiz ekme" ve "kimyasal ankraj" çoğu zaman aynı işmiş gibi konuşulur; her ikisinde de mevcut betona delik açılır, içine kimyasal enjeksiyon reçinesi (epoksi veya vinilester bazlı) doldurulur ve bir çelik eleman ekilir. Uygulama adımları benzese de bu iki işlem mühendislik açısından farklı amaçlara hizmet eder, farklı elemanlar kullanır ve tamamen farklı boyutlandırma mantığına dayanır. Bu ayrımı bilmemek, yapısal güçlendirme projelerinde ciddi hesap hatalarına yol açar.
Kullanılan Eleman Farkı: Nervürlü Donatı mı, Saplama mı?
En temel fark ekilen elemanda başlar.
Filiz ekmede: Nervürlü inşaat donatısı
Filiz ekme (donatı ekimi), mevcut betonarme bir elemana yeni bir betonarme elemanın bağlanması için nervürlü inşaat çeliği (B420C / B500C sınıfı, TS 708) ekilmesidir. Ekilen filiz, yeni dökülecek betonun içinde devam eden bir donatıdır; yani beton kesitin ayrılmaz bir parçası olur. Amaç, iki beton döküm arasında donatı sürekliliği sağlamaktır.
Kimyasal ankrajda: Saplama, bulon veya ankraj çubuğu
Kimyasal ankrajda ise genellikle dişli saplama (threaded rod), ankraj bulonu veya iç dişli kovan gibi bağlantı elemanları kullanılır. Bu eleman betona bir yükü aktarmak için oradadır; üzerine bir çelik plaka, makine kaidesi, konsol veya taşıyıcı bir aksam cıvatalanır. Ankraj çubuğu betonun içinde bir donatı gibi devam etmez; betona tutunan bir bağlantı noktasıdır.
Amaç Farkı: Süreklilik mi, Yük Aktarımı mı?
Elemandaki fark doğrudan amaçtan gelir:
- Filiz ekme, mevcut ve yeni betonarme kesitler arasında donatı sürekliliğini kurar. Tipik uygulamalar: mevcut kolona yeni perde bağlanması, temele yeni kolon filizi ekilmesi, mevcut döşemeye yeni bir döşeme veya konsol eklenmesi, mantolama (kesit büyütme) uygulamaları. Burada filiz, betonarme davranışın bir parçası olarak çekme kuvvetini yeni betona taşır.
- Kimyasal ankraj, betonarme olmayan bir yükü betona bağlar. Tipik uygulamalar: çelik kolon taban plakası ankrajı, makine/ekipman kaidesi sabitleme, korkuluk, cephe ve çelik konsol montajı. Burada amaç betonarme süreklilik değil, bir bağlantının çekme ve kesme dayanımıdır.
Bu ayrım, Türkiye Bina Deprem Yönetmeliği (TBDY 2018) kapsamındaki güçlendirme projelerinde kritiktir: güçlendirme detayları çoğunlukla filiz ekme (donatı ekimi) gerektirir, çünkü hedef mevcut taşıyıcı sistemle yeni elemanın birlikte çalışmasıdır.
Boyutlandırma Mantığı Farkı
Asıl teknik ayrım burada netleşir. İki uygulama farklı hesap felsefeleriyle boyutlandırılır.
Filiz ekme: Kenetlenme (aderans) boyu mantığı
Filiz ekme, betonarme donatının kenetlenme (aderans) mantığıyla boyutlandırılır. Kritik parametre, ekim derinliğinin ekilen donatının akma dayanımını geliştirebilecek yeterli kenetlenme boyunu (development length, l_b) sağlamasıdır. Bu boy TS 500 ve TBDY 2018'deki kenetlenme boyu ilkelerine göre; donatı çapı, çelik ve beton sınıfı, nervür geometrisi ve konum (düz/kancalı) dikkate alınarak belirlenir. Kimyasal ürünün Avrupa Teknik Değerlendirmesi (ETA) — post-installed rebar / EN 1992-4 ve ilgili EAD kapsamında — reçinenin bu kenetlenmeyi gerçek donatı gibi verebildiğini doğrular. Yani filizde soru "kaç kN çeker" değil, "donatının akma dayanımını geliştirmeye yetecek gömme derinliği var mı" sorusudur. Ekim derinlikleri bu nedenle görece derindir (çap katı mertebesinde).
Kimyasal ankraj: Yük-kapasite (kırılma modu) mantığı
Kimyasal ankraj ise doğrudan yük-kapasite mantığıyla, EN 1992-4 (eski ETAG 001) esaslarına göre boyutlandırılır. Burada karakteristik dayanım, olası kırılma modları üzerinden kontrol edilir:
- Çelik kırılması (steel failure)
- Beton koni kırılması (concrete cone failure)
- Sıyrılma / aderans kırılması (combined pull-out / bond failure)
- Yarılma (splitting) ve kenar için kenar kopması (edge/blow-out) kontrolleri
Hesap; ankrajlar arası mesafe (spacing), kenar mesafesi (edge distance), eleman kalınlığı, çatlaklı/çatlaksız beton durumu ve deprem yükü olup olmadığına bağlıdır. Hilti PROFIS Engineering veya Fischer FIXperience gibi üretici yazılımları tam olarak bu EN 1992-4 kırılma modu kontrollerini yapar. Ürün seçimi de ETA onayındaki karakteristik değerlere (ör. çatlaklı betonda, sismik C1/C2 kategorisinde performans) göre yapılır.
Özet: Aynı Delik, Farklı Mühendislik
Kısaca fark üç başlıkta toplanır:
- Eleman: Filizde nervürlü inşaat donatısı; ankrajda dişli saplama/bulon.
- Amaç: Filizde betonarme donatı sürekliliği; ankrajda bir yükün betona bağlanması.
- Boyutlandırma: Filizde TS 500 / TBDY 2018 kenetlenme boyu; ankrajda EN 1992-4 kırılma modu ve ETA karakteristik yük kapasitesi.
Uygulama sahada benzer görünse de bunları karıştırmak sakıncalıdır. Bir donatı sürekliliği gereken güçlendirme detayını ankraj çubuğu ve yük hesabıyla çözmek, ya da bir taban plakası ankrajını "filiz gibi" kenetlenme boyuyla boyutlandırmak, yanlış eleman ve yanlış gömme derinliği anlamına gelir. Doğru yaklaşım, her uygulamada elemanı ve boyutlandırma mantığını amaca göre seçmek; ürünün de o kullanım için (post-installed rebar ya da ankraj olarak) ETA onayına sahip olduğunu ve üreticinin yazılımı ile doğrulandığını teyit etmektir. Filiz ekme ve donatı ekimi işlerinde bu ayrımı bilen bir ekiple çalışmak, yapısal güçlendirmenin güvenliği açısından belirleyicidir.
